TKE 938

Čtyřosé CNC obráběcí centrum v kabině s natáčením vřetena ±90°. Osa X 3 000 mm, vřeteno 4 kW / 20 000 ot./min, ruční a automatické zásobníky nástrojů.

Kategorie:

Popis

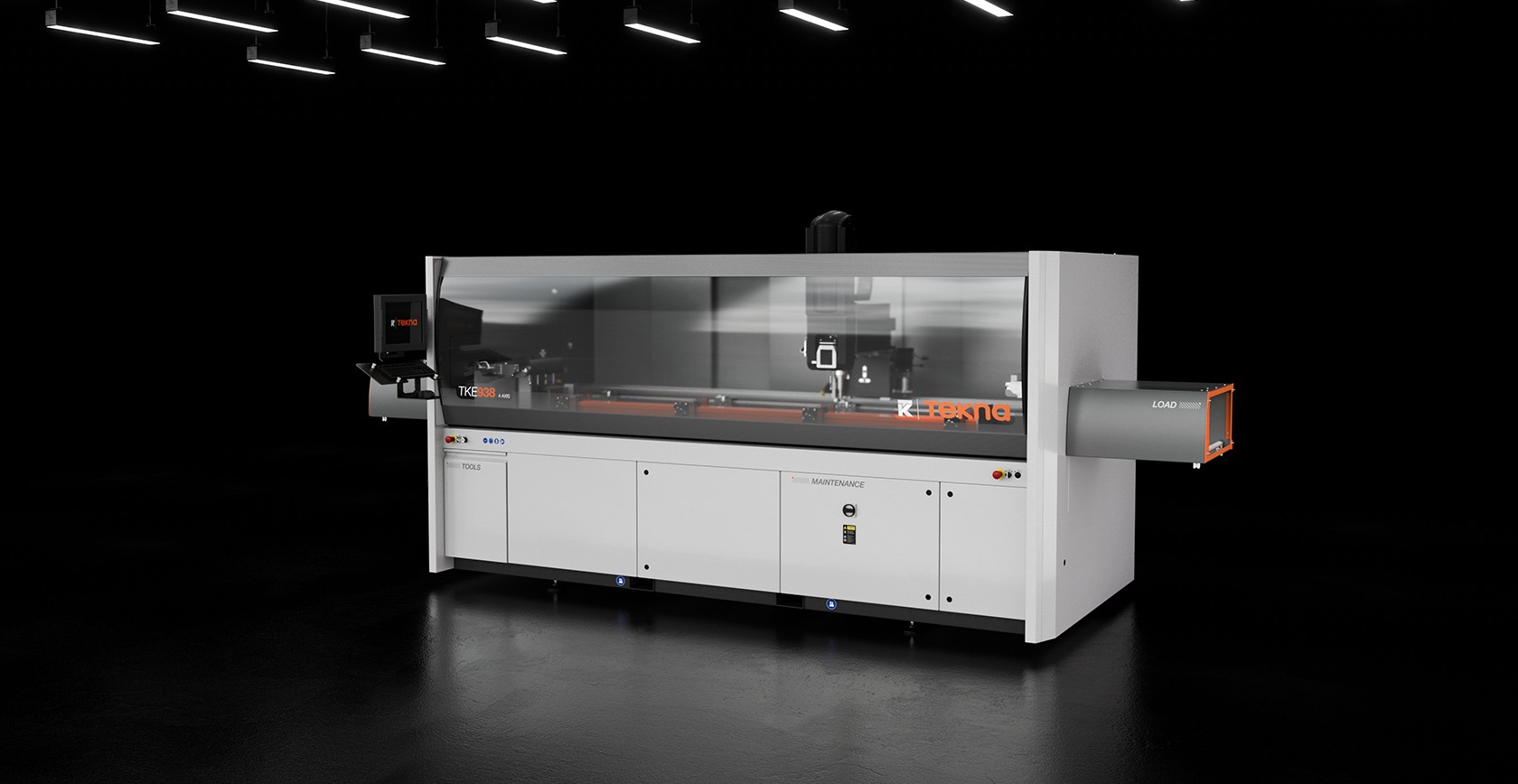

TEKNA TKE 938 je kompaktní čtyřosé obráběcí centrum v plné kabině pro hliníkové, PVC a ocelové profily. Vřeteno 4 kW s kapalinovým chlazením se natáčí o ±90°, takže obrobí horní i obě boční strany profilu bez přepínání. Rychloposuv 56 m/min, automatické polohování svěráků a volitelné boční tunely pro nadměrné délky dělají z TKE 938 efektivní stroj pro menší a střední výrobu.

4 osy
X 3 000 mm
±90°
natáčení vřetena
4 kW
20 000 ot./min, HSK-50F
9 + 4 + 4
pozic nástrojů
56 m/min
rychloposuv X

Konstrukce a vybavení

TEKNA TKE 938 – Závěsný ovládací panel

Závěsný ovládací panel

Monitor se otáčí kolem svislé osy, takže na něj obsluha vidí z libovolné pozice. Nechybí dotykový displej, USB, vzdálené připojení k PC a CNC a příprava pro čtečku čárových kódů.

TEKNA TKE 938 – Elektrovřeteno s natáčením ±90°

Elektrovřeteno s natáčením ±90°

Vřeteno 4 kW (S1) dosahuje 20 000 ot./min a v ose A se natáčí od −90° do +90°. Obrobí tak tři strany profilu na jedno upnutí.

TEKNA TKE 938 – Automatické polohování svěráků

Automatické polohování svěráků

Software podle délky dílu a operací spočítá bezpečnou polohu každého svěráku a automatický polohovač je přesune osou X.

TEKNA TKE 938 – Ruční zásobník nástrojů

Ruční zásobník nástrojů

Zasouvací zásobník pojme 9 držáků nástrojů s očíslovanými pozicemi – rozhraní obsluze ukáže, který nástroj má připravit.

TEKNA TKE 938 – Automatické zásobníky nástrojů

Automatické zásobníky nástrojů volitelně

Na kabinu lze doplnit automatický zásobník se 4 pozicemi vlevo i vpravo. Stroj pak mění nástroje sám podle programu.

TEKNA TKE 938 – Pneumatické dorazy

Pneumatické dorazy

Doraz vlevo slouží k založení tyče, volitelný doraz vpravo umožňuje přesadit tyč a obrábět nadměrné délky.

TEKNA TKE 938 – Boční tunely

Boční tunely volitelně

Tunely umožňují obrábět tyče až do dvojnásobku jmenovité pracovní délky a chrání obsluhu u bočních otvorů kabiny.

Technické parametry

Zdvih X / Y 3 000 / 274 mm
Rychloposuvy X / Y / Z 56 / 22 / 22 m/min
Natáčení vřetena (osa A) −90° až +90°, 6 600°/min
Vřeteno 4 kW (S1), 20 000 ot./min, HSK-50F, chlazení kapalinou
Zásobníky nástrojů ruční 9 pozic, automatický 4 + volitelně 4 pozice
Max. nástroj Ø 80 mm (speciálně 120 mm), délka 150 mm
Obrobitelné strany 3
Závitování M5 s kompenzátorem, šroubová interpolace
Svěráky automatické polohování osou X
Ochrana plná kabina

Konkrétní konfiguraci a rozsah výbavy upřesníme podle vašich profilů a výroby.

Stáhnout datový list (PDF)

Máte zájem o TEKNA TKE 938?

Připravíme vám nabídku, technickou konzultaci k vašim profilům, instalaci i servis stroje.

Poptat stroj
